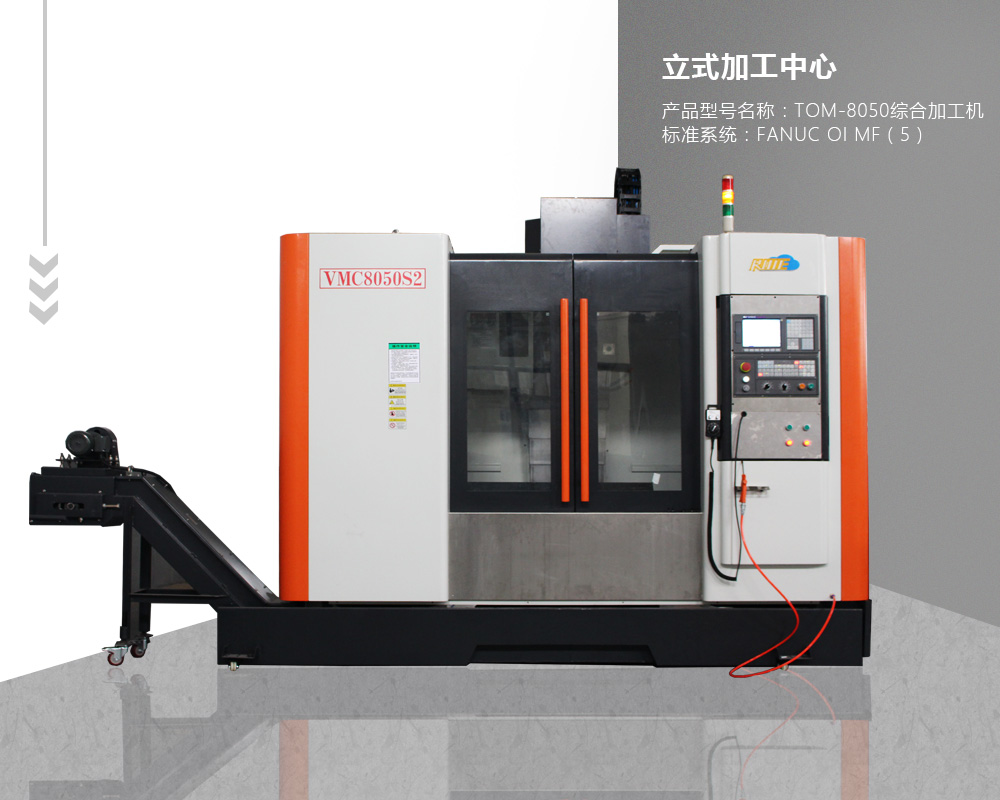

立式加工中心

一、產品說明：

1、X，Y，Z三軸行程：800×500×550mm。

2、主軸傳動方式為皮帶式，轉速：8000rpm（標準）

3、根據用戶需要選配：BT40-24T圓盤刀庫。

4、頭部組為重型箱型結構。內部肋骨強化，高剛性。

5、主軸打刀方式采用氣壓機構，打刀時主軸受力均勻，延長軸承壽命。

6、電器箱采內分隔離式設計，將控制器之發熱源部分予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。

7、三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。

8、Y軸基準面為加大支持面設計，提供佳運動基準面，二軌超大跨距設計，可獲得大切削剛性，同時確保Y軸使用壽命。

9、所有成品均經過激光定位補正及循圓測試。以確保佳定位精度及伺服特性。且機

臺出貨前經過嚴格的檢驗措施，確保機臺的各項精度長期穩定。

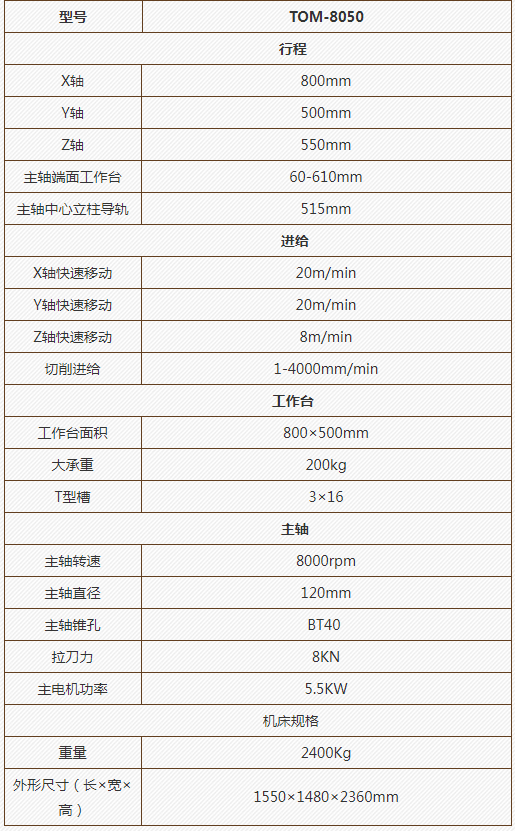

二、主要技術參數

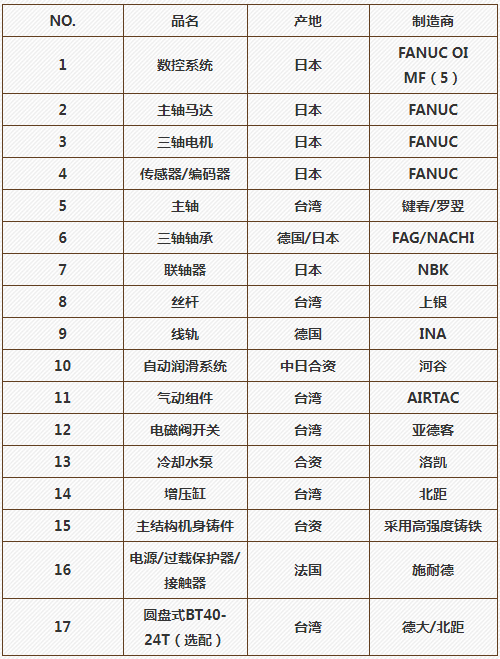

三、機床主要外購件清單

注：因零配件供貨不及時等原因，可能導致某些零配件與配置

單不符，我們將采用同檔次的其他品牌配件，具體以實際生產的機床為準。

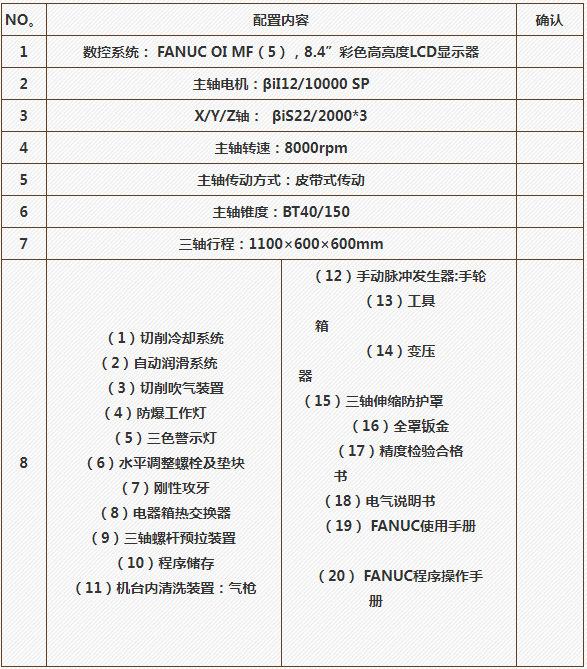

四、各部位配置情況確認

1、 標準配置：

五、安 裝 條 件

a、溫度

運行溫度：   常溫20±20℃

保管搬運時：   -30℃～50℃

大變化比率： 10℃/小時以內

b、濕度

    連續：         75%以下（不結露）    短時間：       95%以下（不結露）

c、安裝場所條件

1.不受外部振動影響。

2.不受腐蝕性氣體影響。

3.避免陽光直射機床。

4.避免直接觸外界風、氣及調溫的冷、熱風。

5.機床附近避免設置暖氣等熱源。

6.減少塵埃（避開鑄件、焊接、板金車間等）。

7.避免漏水、浸水。

d、電    源：3相380V±10%； 50Hz±1Hz
